在機械工程系 Hiroshi Yokoyama 教授小組與神戶制鋼所的一項研究合作中，使用橫山教授小組開發的計算方法研究了帶有孔板的膨脹管中的流動和聲場。首次解釋了流場，包括各種渦流結構和產生的聲場。

細節

帶孔板的膨脹管在流體機械中常被用作消音器。然而，流經這些膨脹管道時會產生強烈的音調聲音。然而，這種復雜結構中的流動和聲音尚不清楚。

為了了解流過帶有兩個孔板的圓形膨脹管的音調聲音的機制以及強聲輻射的條件，基于橫山教授小組在日本東京大學開發的大規模計算方法，直接研究了流動和聲場。豐橋工業大學與神戶制鋼所合作。

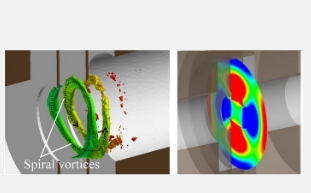

計算結果表明，音調聲輻射是由于渦流與孔板或膨脹管下游邊緣的碰撞而產生的。發現渦流結構隨著速度和孔口半徑的變化而變化，出現螺旋渦、渦環和拱形渦，如圖所示。這種變化導致主要聲音的頻率和模式發生變化。研究結果發表在《流體物理學》(2024 年 3 月)上。

未來展望

根據本研究的結果，今后計劃進行流體機械等低環境成本系統的研究開發。在計算方法的開發過程中，在各種條件下進行風洞實驗，并將結果與??預測結果進行比較，以驗證計算方法。盡管闡明了螺旋渦等各種渦旋的產生以及相應的聲模態，但這些渦旋產生的基本機制尚未完全了解，需要未來進一步研究。
